[허수아비] CCTV 영상과 레이더 시계열 데이터 파이프라인

‘허수아비’ 프로젝트는 성격이 완전히 다른 두 가지 형태의 데이터를 실시간으로 다루어야 합니다. 바로 무거운 비정형 데이터인 CCTV 영상과 초당 수만 건이 쏟아지는 시계열 데이터인 레이더 좌표입니다.

이번 포스트에서는 시스템 부하를 최소화하면서도 실시간성과 데이터 정합성을 모두 잡아낸 두 데이터 파이프라인의 전체 흐름을 상세히 소개합니다.

---

📷 CCTV 영상 데이터 흐름 (비정형 데이터)

CCTV 흐름의 핵심은 무거운 영상 프레임에서 유의미한 정보(객체)를 추출하고, 이를 안전하게 분리하여 저장하는 것입니다.

프록시 경유(Relay) 구조의 도입

우리 시스템은 엣지 디바이스의 부하를 최소화하기 위해 media-proxy를 스트림 분배기(Distributor)로 활용하는 구조를 채택했습니다. Mock CCTV(엣지)가 media-proxy로 단일 RTSP 스트림을 쏘면(Push), 프록시가 이를 받아 AI 워커와 프론트엔드로 각각 중계(Relay)합니다.

구분	설명
장점 (엣지 부하 감소)	엣지 디바이스(mock-cctv)는 단 하나의 목적지(media-proxy)로만 영상을 송출하면 되므로, 네트워크 업로드 대역폭(Bandwidth)과 패킷 생성에 드는 CPU 부하가 대폭 감소하여 엣지 환경을 안정적으로 운영할 수 있습니다.
단점 (단일 장애점, SPOF)	media-proxy 컨테이너가 스트림 분배의 중심이 됩니다. 프록시에 장애가 발생하면 프론트엔드 영상 송출과 AI 객체 탐지가 동시에 중단되는 단일 장애점(SPOF, Single Point of Failure) 위험이 존재합니다.

단계별 데이터 파이프라인

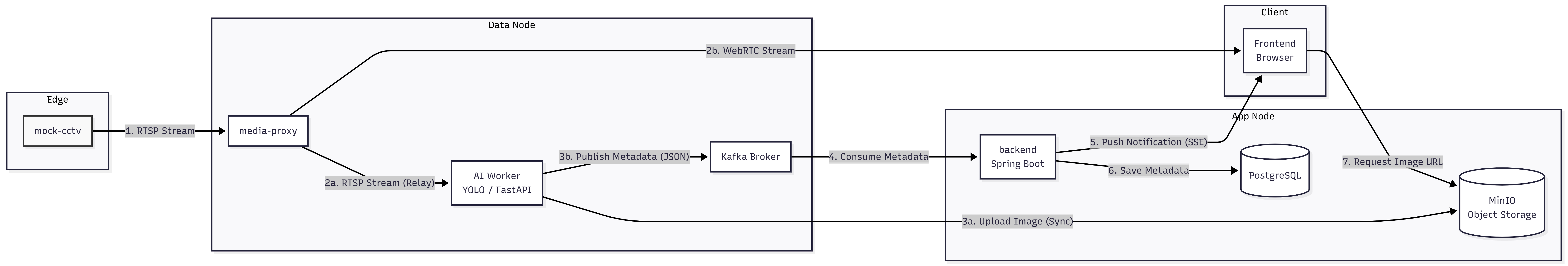

CCTV 데이터 흐름

Step 1: 영상 스트리밍 및 분배 (생산)

mock-cctv 컨테이너가 가상의 CCTV 영상 스트림을 생성하여 media-proxy로 단일 전송합니다.

media-proxy는 이 스트림을 받아 프론트엔드용 WebRTC 프로토콜로 변환하고, AI 컨테이너가 읽어갈 수 있도록 RTSP 스트림을 중계(Relay)합니다.

Step 2: AI 추론 및 동기화 처리 (단기 / 실시간)

AI 워커(YOLO/FastAPI)가 프록시가 중계해 준 스트림을 읽어 객체(새)를 실시간으로 탐지합니다.

데이터 정합성을 위해 캡처된 이미지 원본을 App Node의 minio (오브젝트 스토리지)에 업로드하는 작업이 동기(Sync) 방식으로 실행됩니다.

업로드된 MinIO의 이미지 URL, Bounding Box 좌표, 신뢰도(Confidence) 점수를 JSON 형태로 kafka 토픽에 발행합니다.

Step 3: 실시간 알림 서비스 (단기 / 실시간)

backend (Spring Boot)가 해당 Kafka 토픽을 구독하고 있다가, 이벤트가 들어오는 즉시 프론트엔드에 SSE(Server-Sent Events)로 알림을 푸시합니다.

사용자는 브라우저에서 알림과 함께 MinIO URL을 통해 실시간 객체 탐지 이미지를 확인합니다.

Step 4: 영구 보존 및 통계 (장기 / 배치)

이미지 원본은 minio 버킷에 장기 보관되며, AI가 발행했던 탐지 메타데이터(발생 시간, 객체 종류 등)는 postgres DB에 적재됩니다.

이후 월간 보고서나 특정 시간대 조류 출몰 빈도 통계 조회 시 이 DB 데이터를 활용합니다.

📡 레이더 데이터 흐름 (시계열 스트리밍 데이터)

레이더 흐름의 핵심은 초당 쏟아지는 방대한 좌표 데이터를 실시간 DB 부하 없이 화면에 뿌려주고, 연산의 결과물만 효율적으로 압축하여 장기 보관하는 것입니다.

단계별 데이터 파이프라인

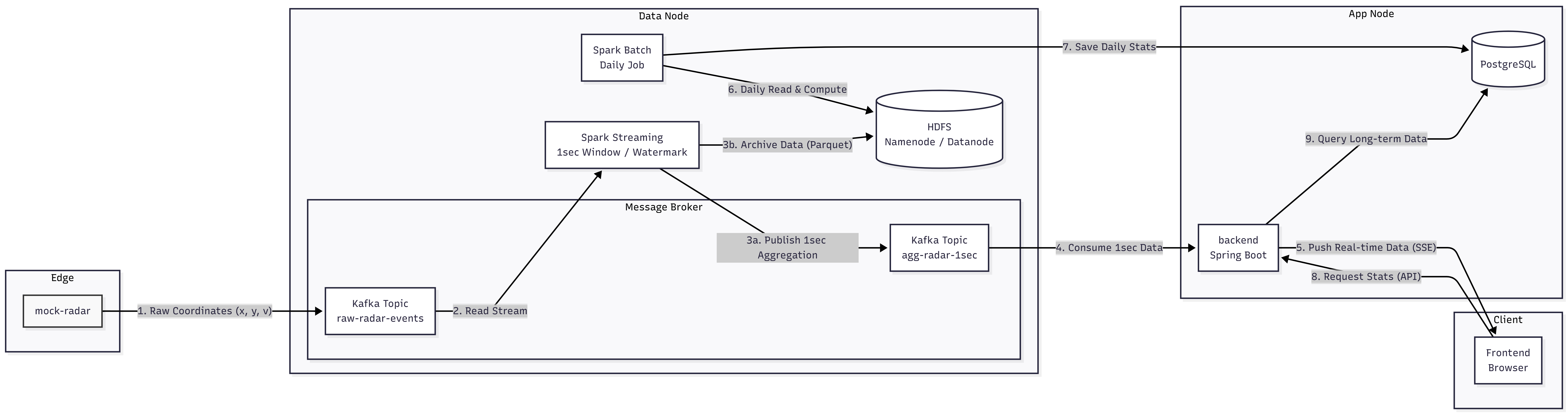

Radar 데이터 흐름

Step 1: 원시 좌표 수집 (생산)

mock-radar 컨테이너가 모의 레이더 좌표 데이터(x, y, v 등)를 쉴 새 없이 생성하여 kafka의 raw-radar-events 토픽으로 직접 쏘아 올립니다.

Step 2: 실시간 윈도우 연산 (단기 / 실시간)

data-pipeline의 Spark Streaming이 해당 토픽을 읽어 들여 1초 단위로 윈도우(Window)를 묶어 연산합니다.

지연된 데이터(Late Data)로 인한 메모리 누수를 막기 위해 워터마크(Watermark)가 적용됩니다.

컨테이너 재시작 시 꼬임을 막기 위해 최신 데이터(latest offset)부터 읽도록 처리됩니다.

Step 3: 데이터 분기 - 실시간 대시보드와 아카이빙 (단기 / 실시간)

• 실시간용: 즉시 사용 가능한 집계 데이터를 새로운 kafka 토픽(agg-radar-1sec)에 발행하며, backend가 이를 구독하여 SSE를 통해 프론트엔드 관제 화면에 뿌려줍니다. (RDBMS 저장은 철저히 배제됩니다).
• 보관용: 동시에 Spark는 원시 데이터와 1초 집계 데이터를 Data Node의 namenode 및 datanode (HDFS)에 Parquet 포맷으로 영구 아카이빙합니다.

Step 4: 일간 배치 집계 연산 (장기 / 배치)

매일 자정, 무거운 통계 연산을 담당하는 Spark Batch 작업이 실행됩니다. 별도의 메타 DB(Hive)를 거치지 않고, HDFS에 저장된 Parquet 파일들의 내부 스키마를 직접 읽어 들여 일간/주간/월간 통계를 고속으로 집계합니다. 최종적으로 계산된 깔끔한 통계 데이터만 App Node의 postgres 테이블에 적재됩니다.

Step 5: 통계 대시보드 제공 (장기 / 서비스)

사용자가 프론트엔드에서 통계를 조회하면, backend는 무거운 HDFS가 아닌 최적화된 postgres DB만 가볍게 조회하여 장기 트렌드 그래프를 제공합니다.
