[모아톤] GSAP로 구현한 목표 달성 트랙(Track) 시각화 (feat. SVG 애니메이션)

모아톤 프로젝트의 ‘게이미피케이션(Gamification)’ 요소를 한층 업그레이드한 “육상 트랙 시각화 컴포넌트” 작업 기록을 공유한다.

단순한 직선 게이지 바(Progress Bar)로는 사용자의 ‘완주’ 욕구를 자극하기 부족했다. 그래서 우리는 ‘모아톤’(마라톤)을 참가하고 있는 느낌을 살리기 위해 “실제 육상 경기장을 달리는 내 모습”을 구현하기로 했다. GSAP의 애니메이션 기능과 SVG 드로잉 기법을 결합하여, 목표를 향해 달리는 역동적인 UI를 완성한 과정을 정리해봤다.

---

디자인 및 기술적 구현

1. 시각화 전략: 왜 ‘육상 트랙’인가?

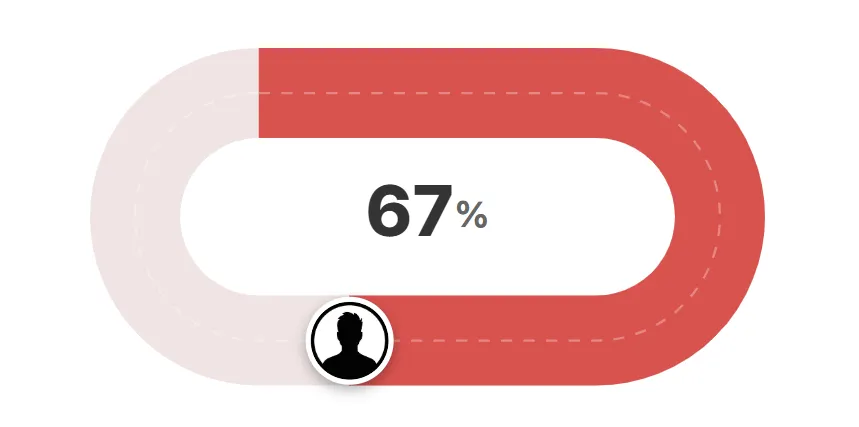

사용자의 저축 목표 달성 과정을 ‘마라톤’에 비유하는 프로젝트 컨셉에 맞춰, 실제 육상 경기장 모양의 트랙을 디자인했다.

• 배경 트랙: #F0E4E4 (채도가 빠진 연한 붉은 회색) - 아직 도달하지 못한 길을 표현
• 진행 바: #D9534F (강렬한 벽돌색) - 사용자가 달려온 거리 표현
• 레인 디테일: rgba(255,255,255,0.3) 색상의 흰색 점선(Lane Line)을 트랙 중앙에 배치하여 단순한 선이 아닌 ‘경기장’의 느낌을 살렸다.
• 마감 처리: 두께가 굵은 선이 만날 때 모양이 어긋나는 것을 방지하기 위해 stroke-linecap="butt"(직각) 처리를 하여 깔끔하게 마감했다.

2. 기술 스택: GSAP & SVG

복잡한 곡선 경로를 따라 움직이는 애니메이션을 구현하기 위해 GSAP(GreenSock Animation Platform)을 도입했다.

• SVG Path: 타원형 트랙 경로(path)를 생성하고, stroke-dashoffset 기법을 활용하여 진행률(%)만큼 선이 그려지도록 했다.
• MotionPathPlugin: 사용자의 프로필 이미지(Runner)가 정확히 SVG 경로(Track) 위를 따라 움직이도록 GSAP의 플러그인을 활용했다.

// MoathonTrack.vue (애니메이션 로직 일부)
import { gsap } from 'gsap'
import { MotionPathPlugin } from 'gsap/MotionPathPlugin'

gsap.registerPlugin(MotionPathPlugin)

const animateTrack = (percent) => {
  // 1. 트랙 라인 그리기 (Draw SVG)
  gsap.to(trackPath.value, {
    strokeDashoffset: totalLength - (totalLength * percent) / 100,
    duration: 1.5,
    ease: 'power2.out'
  })

  // 2. 프로필 이미지 이동 (Move Runner)
  gsap.to(runnerRef.value, {
    motionPath: {
      path: '#track-path', // SVG Path ID 참조
      align: '#track-path',
      alignOrigin: [0.5, 0.5], // 이미지 중심점 기준
      end: percent / 100 // 진행률만큼 이동
    },
    duration: 1.5,
    ease: 'power2.out'
  })
}

---

트러블슈팅 로그 (Troubleshooting Log)

멋진 애니메이션을 구현했지만, 실제 데이터(DB)와 연동하는 과정에서 몇 가지 타이밍 이슈가 발생했다.

1. 비동기 데이터 처리와 애니메이션 실행 시점 (Async Timing)

• 상황 (Problem): 상세 페이지(MoathonDetailView) 진입 시, 트랙이 그려지지 않거나 프로필 이미지가 엉뚱한 곳(0% 지점)에 멈춰있는 현상이 발생했다. 콘솔에는 간헐적으로 undefined 에러가 찍혔다.
• 원인 (Cause): onMounted 훅은 컴포넌트가 DOM에 부착되자마자 실행된다. 하지만 백엔드에서 목표 진행률(percent) 데이터를 가져오는 것은 비동기(Async) 작업이다. 데이터가 도착하기도 전에 onMounted에서 애니메이션 함수를 실행해버려, percent가 null이거나 0인 상태로 애니메이션이 끝나버린 것이다.
• 해결 (Solution): onMounted 대신 watch를 사용하여, 데이터(moathonDetail)가 실제로 로드되어 값이 변경된 시점에 애니메이션을 실행하도록 수정했다.

// frontend/src/views/MoathonDetailView.vue

// [Before] 데이터 로딩 여부와 상관없이 실행 -> 실패 가능성 높음
// onMounted(() => {
//   if (moathonDetail.value) animateTrack(moathonDetail.value.percent)
// })

// [After] 데이터가 로드되면 감지하여 실행 -> 안전함
watch(() => moathonDetail.value, (newVal) => {
  if (newVal && newVal.percent !== undefined) {
    // DOM 업데이트를 위해 nextTick 사용 권장
    nextTick(() => {
        animateTrack(newVal.percent)
    })
  }
}, { immediate: true }) // 이미 데이터가 있는 경우(캐시 등)를 위해 immediate 설정

2. 프로필 이미지 예외 처리 (Fallback Image)

• 상황 (Problem): 프로필 이미지를 등록하지 않은 유저의 경우, 트랙 위를 달리는 ‘러너’ 이미지가 깨져서(Broken Image) 엑박으로 표시되었다.
• 해결 (Solution): MoathonTrack 컴포넌트 내부에서 computed 속성을 활용하여, 전달받은 profileImage가 없으면 미리 준비한 default-profile.png를 반환하도록 로직을 추가했다.

// MoathonTrack.vue
const runnerImage = computed(() => {
  // 이미지가 없거나 빈 문자열이면 기본 이미지 사용
  return props.profileImage || new URL('@/assets/images/default-profile.png', import.meta.url).href
})

컴포넌트 적용 결과

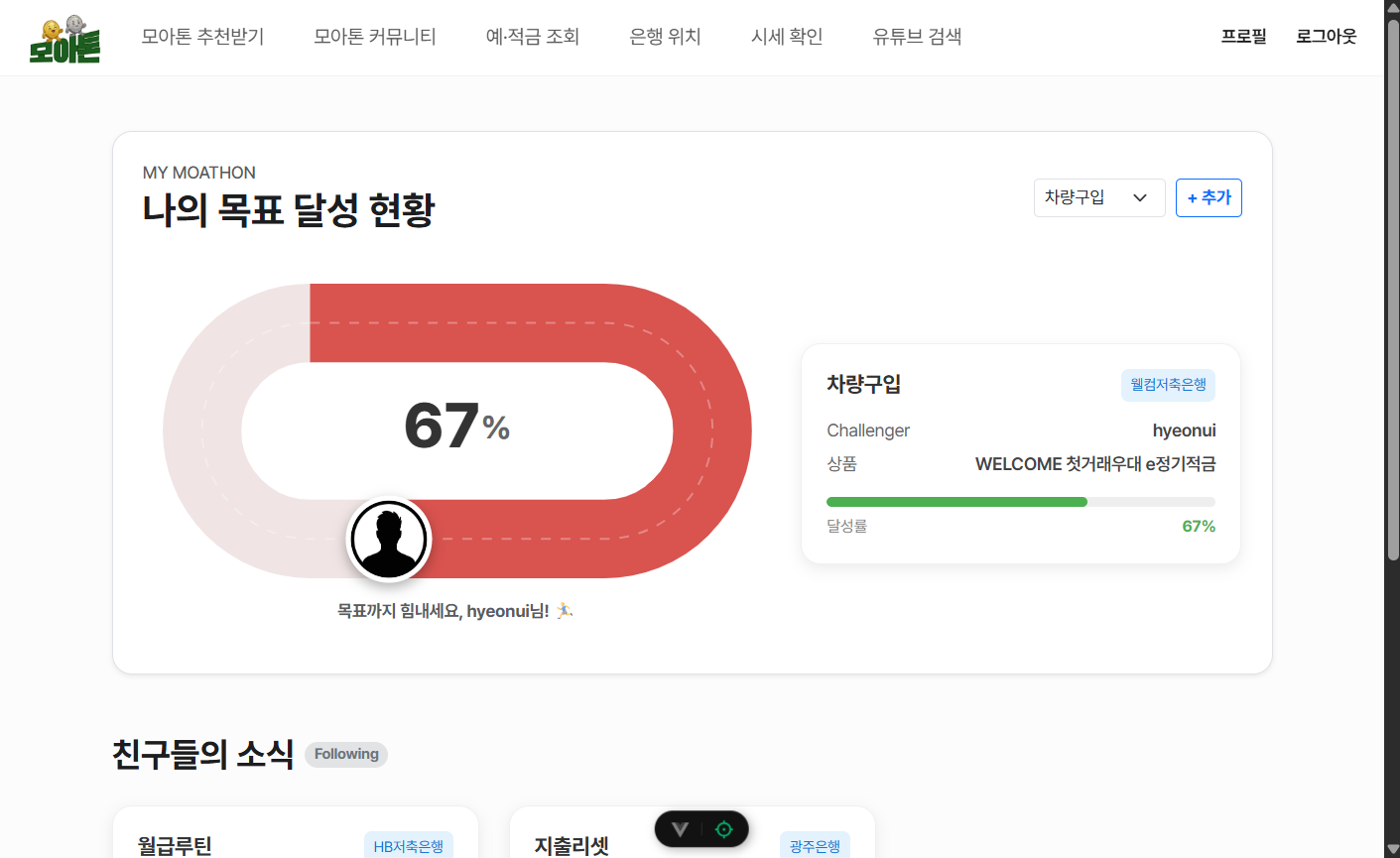

메인 페이지

메인 페이지에 트랙 컴포넌트 적용

모아톤 상세 페이지

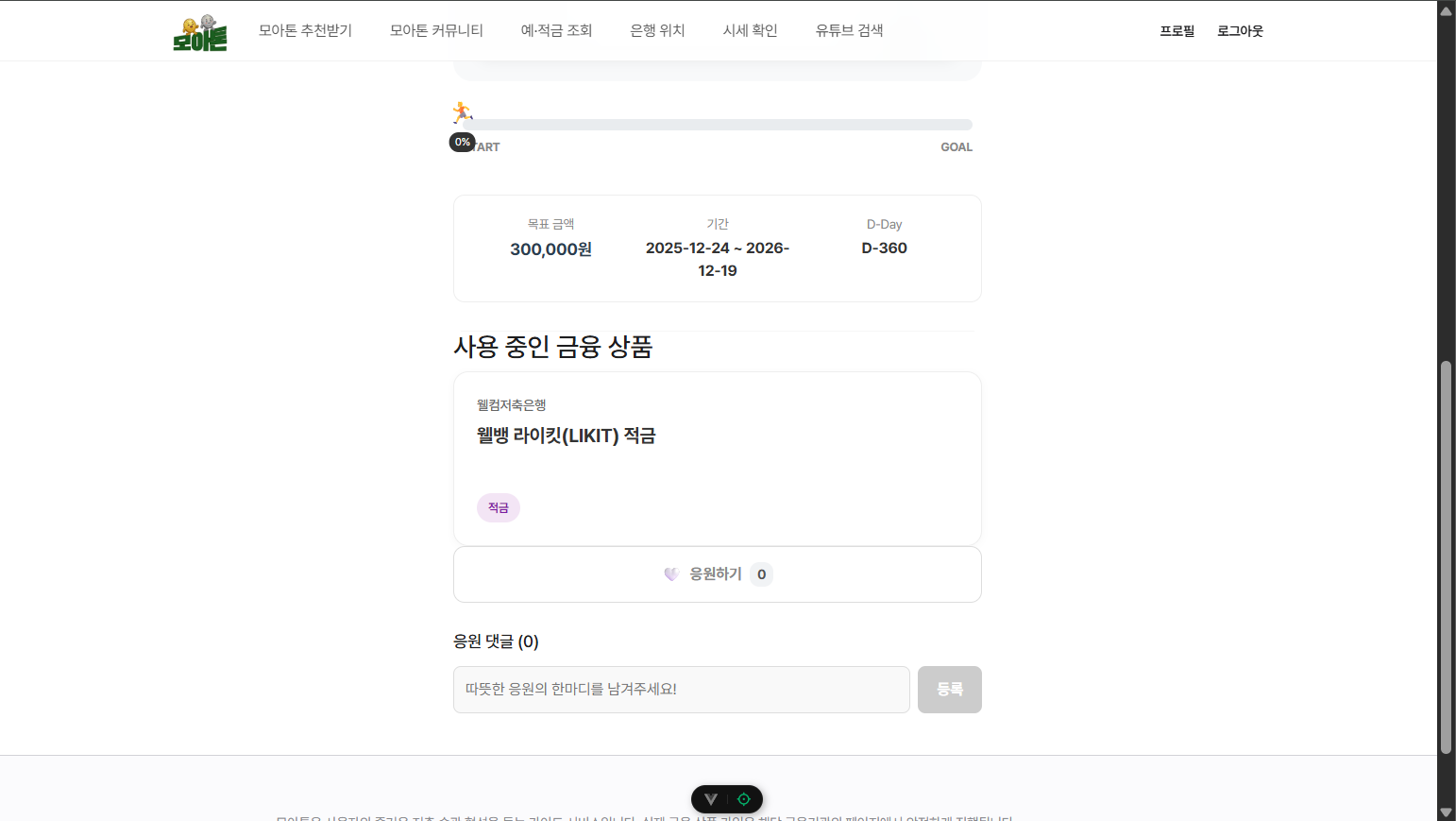

BEFORE

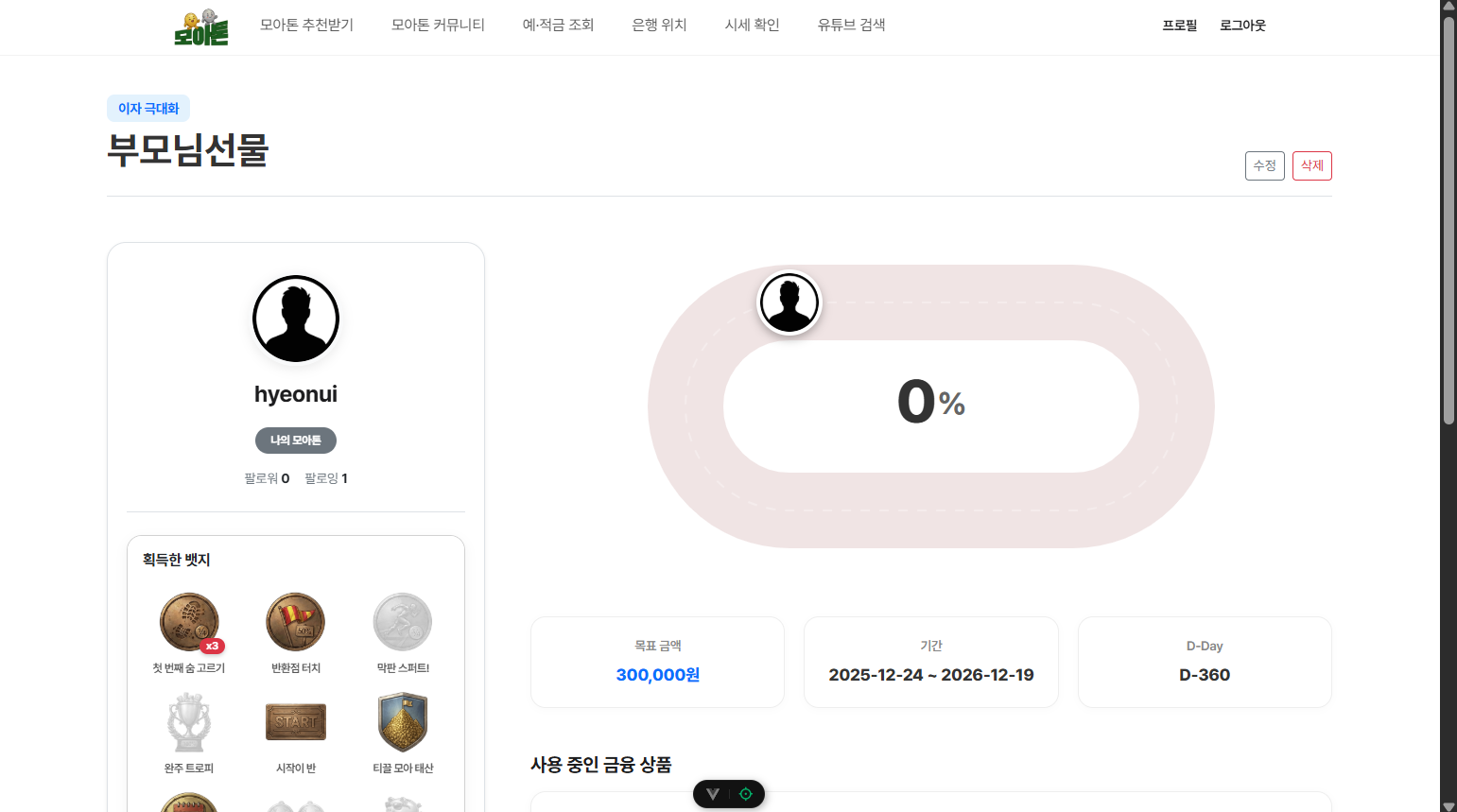

AFTER

---

마치며

이번 작업을 통해 메인 페이지(대시보드)의 UI가 획기적으로 개선되었다. 기존의 정적인 카드 UI를 “좌측 트랙 시각화 + 우측 상세 정보”의 2단 그리드 구조로 변경함으로써, 사용자는 들어오자마자 자신의 목표 달성 현황을 직관적으로 파악할 수 있게 되었다.

특히 SVG의 stroke-dashoffset과 **GSAP의 MotionPath** 조합은 복잡한 게이지 애니메이션을 구현할 때 유용한 솔루션임을 확인했다. “달리는 즐거움”을 시각적으로 전달하는 이 컴포넌트가 사용자의 저축 동기 부여에 큰 도움이 되길 바란다.
