[쉽길] 역 정보 및 경로 안내 UI/UX 대개편

📝 [개발 일지] 역 정보 및 경로 안내 서비스 고도화

오늘 하루 동안 프론트엔드 UI/UX 대개편부터 백엔드 데이터 처리 로직 수정, 버그 수정까지 많은 작업을 했다. 오늘이 마지막 작업이길 바라면서…

0. 역 상세 편의시설 API

역 이름을 포함한 API 요청을 보내면, 편의시설 정보를 받아볼 수 있는 API 가 구현되었다.

역 상세 편의시설 조회 시,

GET /api/stations/{station_id}/facilities/?line_id={line_id}

• {station_id}: 선택한 역의 ID
• line_id: 멀티 라인인 역이면 필터용, 단일 라인이면 생략 가능
• 응답 배열을 돌면서:
  • facility_name + detail_loc로 상세 편의시설 리스트 구성
  • station_name, line_name은 화면 상단 정보 등에 활용

1. 역 상세 정보 페이지 (station_info)

• API 연동 및 목업 제거: 기존 더미 데이터(Mock Data) 기반의 로직을 제거하고, 실제 백엔드 API와 연동하여 실시간으로 역 정보를 불러오도록 전면 수정함.
• UI 디자인 개편: 불필요한 탭(Tab) 구조를 제거하고 단일 뷰(Single View) 형태로 정보 구조 단순화.
  • 호선 정보, 실시간 도착 정보 탭 삭제
  • 호선 정보는 역이름 밑에 뱃지 형태로 제공
• 호선별 시설 정보 분리: 환승역 조회 시, 편의시설 정보가 섞이지 않고 호선별로 섹션이 나뉘어 표시되도록 로직 개선 (Promise.all 병렬 호출 적용).
  • 다중 호선을 가진 역의 경우 각 호선별로 편의시설 API를 호출함
• 편의시설 필터링: 상세 페이지용(전체 표시)과 경로 안내용(필수 시설만 표시) 필터링 로직 분리 구현.

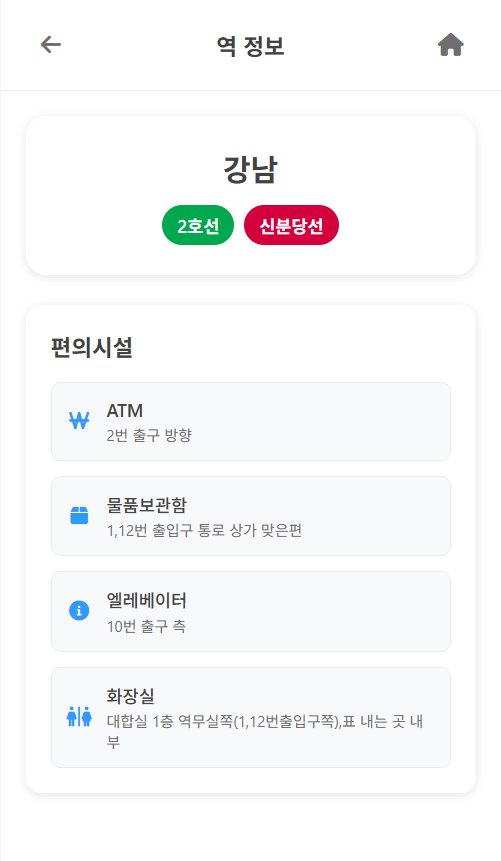

강남역

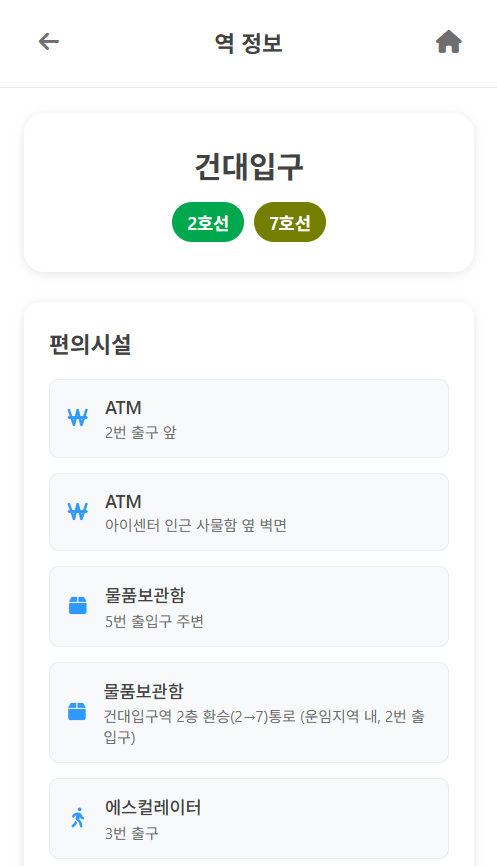

건대입구

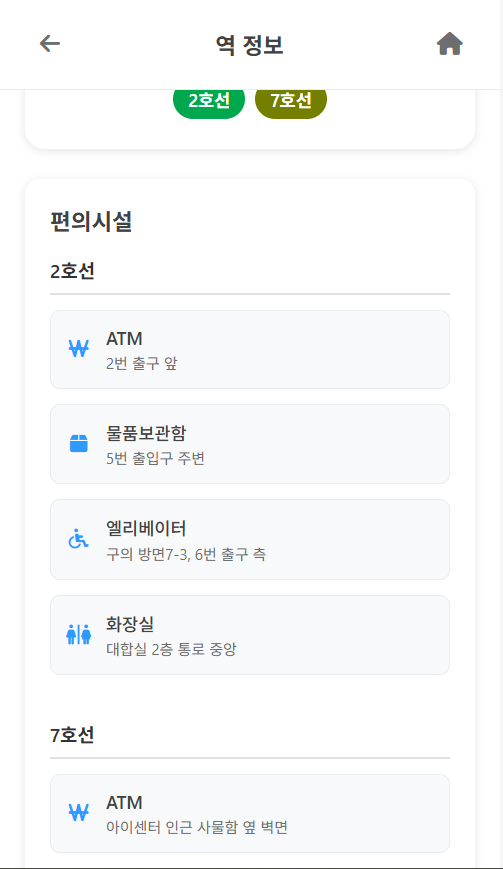

건대입구

---

2. 경로 안내 페이지 내 편의시설 모달 수정 (route)

• 목업 데이터 삭제
• 출발역, (환승역,) 도착역 정보를 받아와 각 역의 편의시설 정보를 api 호출함
  • 다중 호선을 가진 역의 경우 각 호선별로 편의시설 API를 호출함

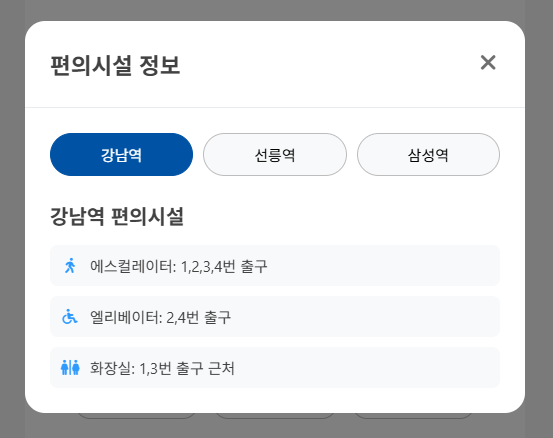

BEFORE (목업 데이터)

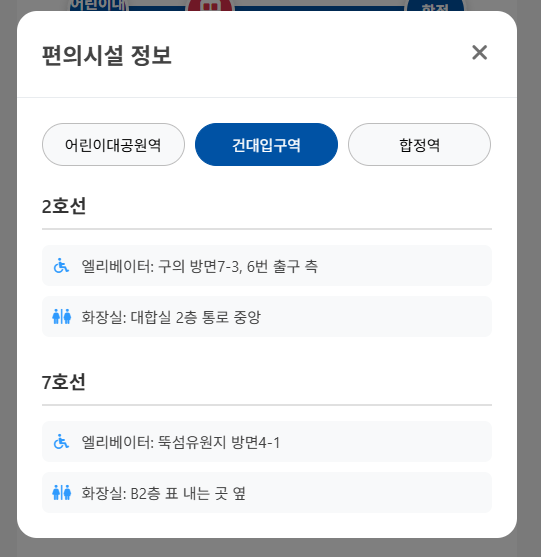

AFTER (환승역) 호선별로 편의시설 정보 제공

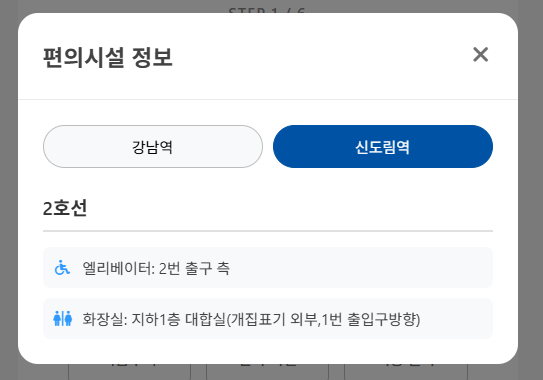

AFTER 환승역 없는 경로

---

3. 경로 안내 페이지 (route)

• 프로그레스 바 UI 전면 리뉴얼 (Subway Map Style):
  • 기존의 단순 진행 바를 지하철 노선도 스타일로 디자인 변경.
  • 트랙을 둥근 라인으로 교체하고, 역 마커를 심플한 점(Dot) 형태로 변경.
  • 환승역 마커 추가: 출발/도착역뿐만 아니라 경로상의 환승역을 동적으로 생성하고, 호선별 고유 색상 적용.
  • 열차 아이콘 고도화: 입체적인 핀(Pin) 스타일 디자인 및 부드러운 이동 애니메이션(transition) 적용.
  • 역 이름 텍스트 정렬 높이 보정 및 상단 배치로 가독성 확보.
• 지시문 아이콘 시각화: 텍스트 분석 로직을 통해 이동 수단(에스컬레이터, 승차, 도보 등)에 맞는 아이콘을 동적으로 표시.
• 미사용 UI 제거: MVP 스펙 조정에 따라 ‘구간별 소요 시간’ 표시 영역 삭제.

경로안내 아이콘 내용이랑 맞추기

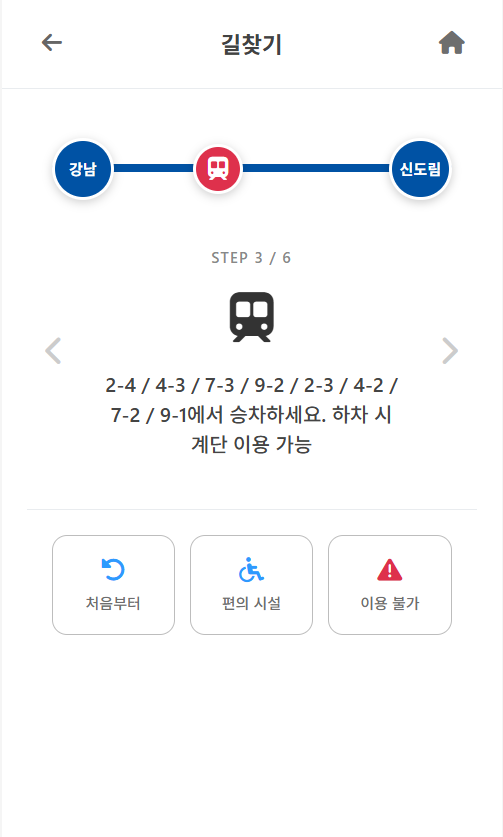

‘승차’

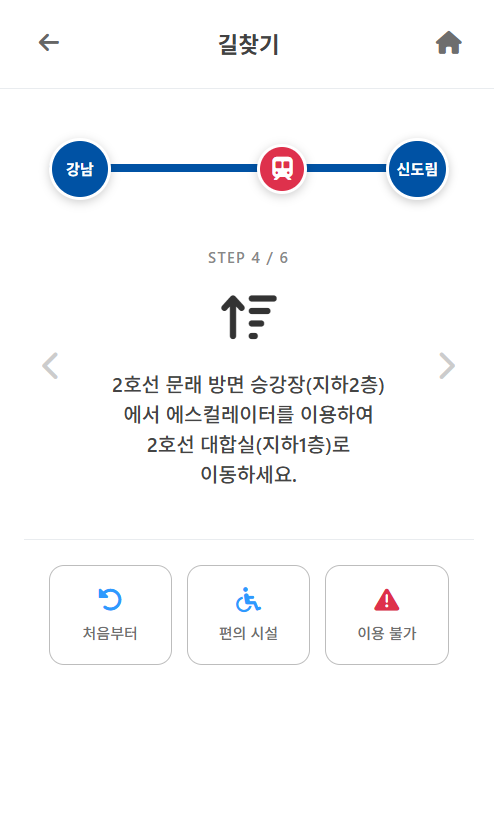

‘에스컬레이터’

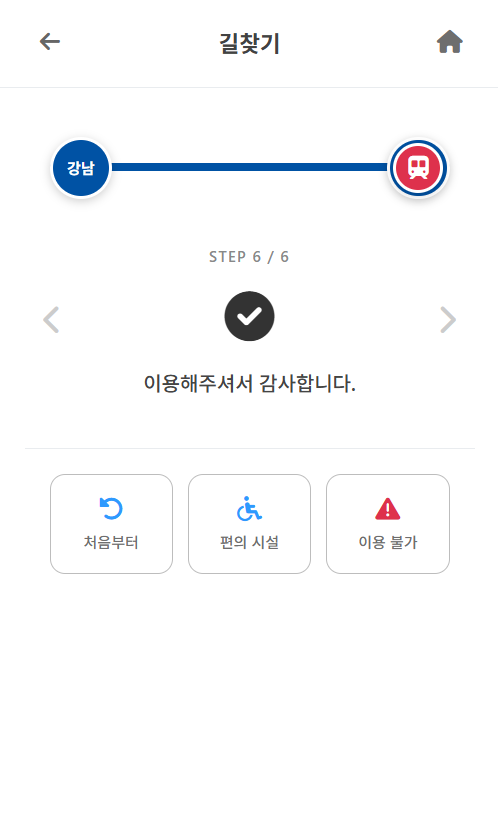

‘완료’

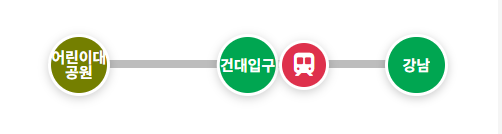

경로안내 헤더 환승역 추가, 색깔 호선별로 맞추기

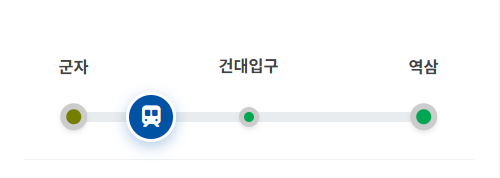

환승역 추가 및 호선색 매칭

디자인 수정

---

4. 백엔드 및 공통 로직

• 검색 자동완성 버그 수정: 리스트에서 역 선택 시 검색창이 채워진 후 리스트가 다시 열리는 오류 해결 (isStationSelected 플래그 도입).
• API 응답 구조 개선 (views.py):
  • 역 검색 API: station_id 및 상세 호선 리스트(lines) 반환 필드 추가.
  • 경로 탐색 뷰: 환승역 리스트 및 호선 정보를 추출하여 템플릿으로 전달하는 로직 구현.
• 코드 리팩토링: 공통적으로 사용되는 검색 및 시설 조회 함수를 search-util.js로 분리하여 코드 재사용성 향상.
• 데이터 정합성: CSV 데이터 내 오타 수정 (‘엘레베이터’ → ‘엘리베이터’).

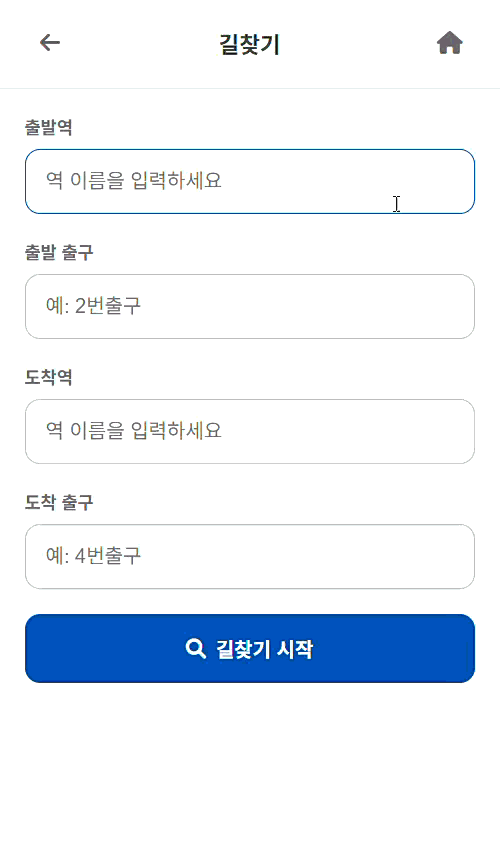

길찾기

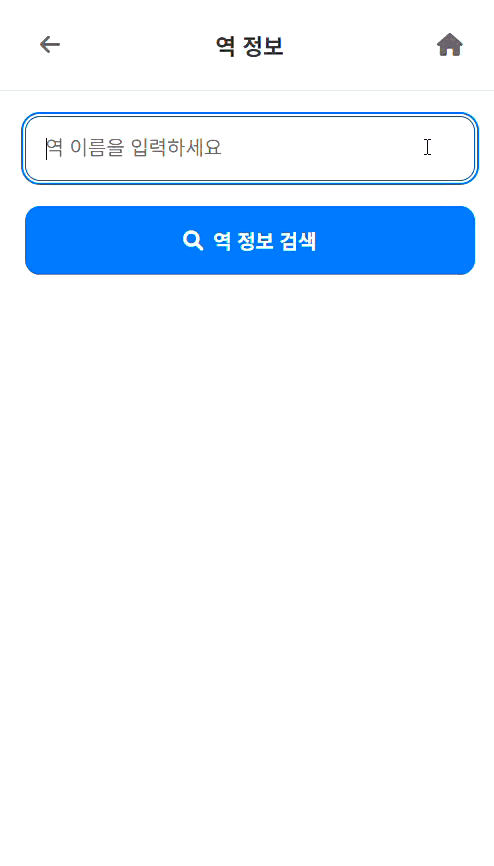

역 정보
